DXF型单向阀(0.8MPa) |
一、使用条件 |
DXF型单向阀适用于公称压力为0.8MPa 的稀油润滑系统，防止油液逆向流动，适用工作介质粘度等级为N22～N460。
|
 |
|
| 二、技术参数 |
型 号 |
公称通径DN |
公称压力MPa |
d |
D |
H |
H1 |
A |
重 量 |
DXF-10 |
10 |
0.8 |
G3/8″ |
40 |
100 |
30 |
35 |
1.2 |
DXF-15 |
15 |
G1/2″ |
40 |
110 |
40 |
32 |
1.2 |
DXF-25 |
25 |
G1″ |
50 |
115 |
45 |
40 |
1.8 |
DXF-32 |
32 |
G1 1/4″ |
55 |
120 |
55 |
45 |
2.0 |
DXF-40 |
40 |
G1 1/2″ |
60 |
120 |
55 |
52 |
2.2 |
DXF-50 |
50 |
G2″ |
75 |
128 |
65 |
68 |
3.4 |
|

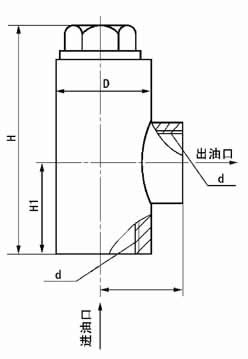

| 三、外形尺寸 |
|
| 四、型号说明 |
|
| 五、使用要领 |
| 与系统管路联接时必须垂直安装。 |
|
|
|
|
