TRDYQZ-*-*型单线卸压式油－气供应站 |
| 一、结构特点及应用范围 |
| TRDYQZ-*-*型单线卸压式油－气供应站，是集润滑油液储存、增压过滤单线供送、压缩空气处理和PLC电气控制于一体的机电仪一体化产品，适用于单线卸压式油气润骨系统中。 |
| 二、性能参数 |
型 号 |
公称压力 |
油箱容积 |
电加热器功率 |
空气压力 |
TRDYQZ-*-* |
5MPa |
500L |
4kW |
0.4～0.6MPa |
|

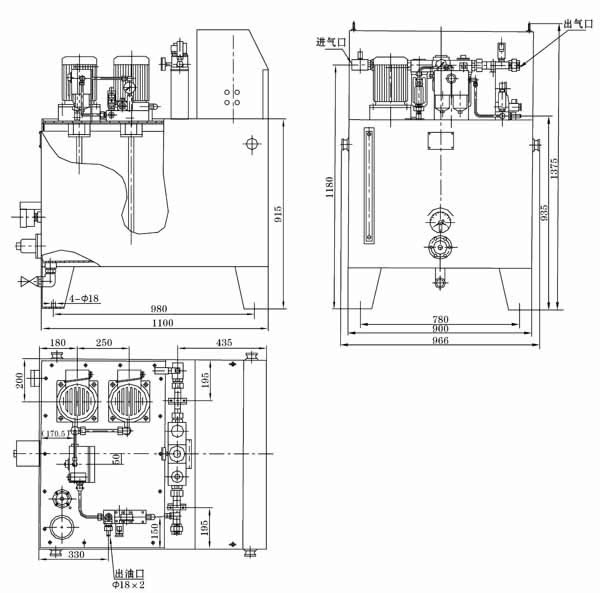

| 三、外形图 |
|

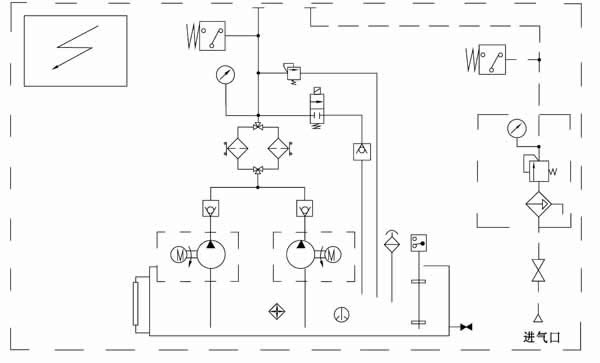

| 四、原理图 |
|
| 六、功能说明 |
| 该站主要由油箱（带电加热器、液位计、电接点温度计、空气滤清器、液位控制器）、两台高压油泵装置（一备一用）、溢流阀、二位二通电磁阀、过滤器、单向阀、压力表、阀门、压力控制器及气动三联件和PLC电气控制箱组成。在电动机的牵引下油泵工作，从油箱内吸入润滑油加压排出，途径单向阀和过滤器后向系统管线供送。正常工作时，一台高压油泵�？ぷ�，另一台备用，可通过电气转换开关来选择使用，并可通过按钮开关人工启动和停止油泵。PLC电气控制箱对油气系统实行程序化全自动控制，还可向主控室提供系统“运行”、“停止”、“故障”等远程信号接口。 |
| 七、使用要领 |
1、油－气供应站应安装在灰尘少、振动小、通风干燥、环境温度适中，且便于调整、检查、维护和方便补油的地方。
2、油泵电机的旋向是单向的，使用时必须按电机外的旋向牌规定的旋向接线使用。
3、油箱油位低时应及时从空气滤清器的过滤网处加入同牌号的润滑油，油位到达低油位时电气连锁油泵不能启动，严禁人工在无油或低位以下时启动油泵工作。
4、空气处理单元的进气接口必须与工厂压缩空气（允许使用氮气）供气管线相接，决不允许使用其它介质的气体，以免发生安全事故。
5、油－气供应站正�；肪城榭鱿鹿ぷ�，油箱电加热一般不投入使用，只有在冬季北方地区气温偏低情况下，为适当降低油的粘度才启动电加热对箱内油液进行加热。
6、油过滤器差压信号报警时，维护人员应及时清洗或更换滤芯。
7、油泵出口处的安全调压阀，无故不允许调节，决不允许调高至公称压力值以上使用。
8、PLC电气控制箱经调试工作正常后，无故不许随意修改或调整程序。 |
|
|
|
|
